产品展示 |
|
产品名称:
DF型电磁换向阀 |
产品规格:
DF |
产品说明:
DF型电磁换向阀 一、使用条件
用于电动终端式集中润滑系统,由电控柜接受PV-2E型压力操纵阀发出的信号,控制本阀实现两条供油主管的交替供油和开放。
采用圆柱体的滑阀结构,使阀口开闭严密,长时间保持高压不泄漏。采用强力电磁铁和弹簧缓冲,使得换向可靠。 | |
| 二、技术参数 | 型号 | 公称压力Mpa | 最大流量L/min | 通路数 | 回油口允许压力 | 允许切换换频率 | 环境温度 | 弹簧形式 | 重量kg | 标准型号 | 原型号 | 34DF-L2 | SV-32 | 20 | 3 | 4 | 10 | 30 | 0-50℃ | 补偿式 | 17 | 23DFF-L1 | SV-31 | 3 | 10 |
| | 三、使用说明
使用润滑脂的锥入度为310~385(NLGI0#~1#)

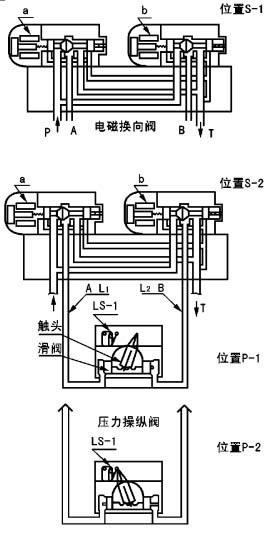

贮油器内的压力(回油口压力)在3MPa以下时可直接使用。在3~10MPa时需采用外部泄油方式。电源 | AC220V 50Hz | 功率 | 30W | 电流 | 0.6A | 瞬时电流 | 6.5A | 允许电压波动 | +10~-15% | 相对湿度 | 0-95% | 暂载率 | 100% | 绝缘等级 | H | 四、动作说明
位置S-1
图示为给油结束状态,电磁阀的电磁铁a和b都断电去磁,压力油入口关闭,润滑泵处于停止工作状态。在此状态下两条供油主管都向贮油器开放。
位置S-2
泵启动的同时,电磁铁a通电得磁,泵输出的润滑脂经A 口被送向供油主管L1,供油主管L2仍向贮油器开放。
位置P-1
供油主管末端安装压力操纵阀,当主管L1末端的压力超过压力操纵阀的设定压力时,将其滑阀推向右侧。
位置P-2
滑阀移动右侧,将与其联动的触头拔到左侧、使行程开关LS-1处于接通状态,向电控柜发出信号,使电磁铁a 断电,泵停止工作,恢复到位置S-1。

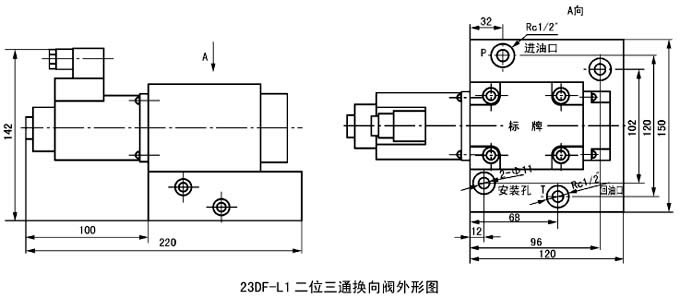

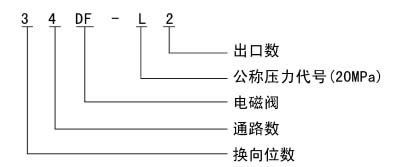

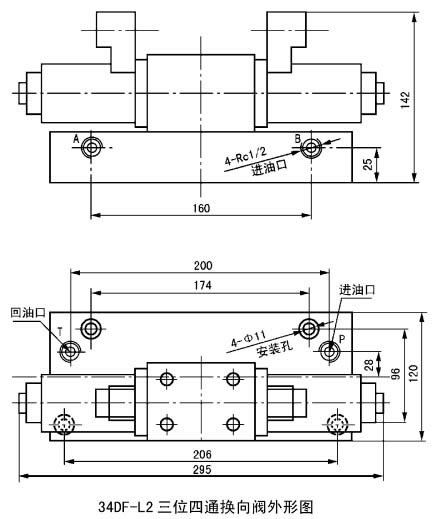

下次给油,电磁铁b通电,泵输出的润滑剂经B口被送向供油主管L2,压力操纵阀动作使行程开关处于断开状态。 | | | 五、型号说明 | | | 六、外形尺寸 | | | |
|
|
|
